SPARK - Funkzündsystem
SPARK kombiniert eine robuste Funkverbindung mit klar getrennten sicherheitskritischen Funktionen. Über ein zentrales Handgerät (HCU) lassen sich bis zu 16 Remote Initiation Units (RIUs) präzise steuern.
Auf einen Blick
Sicherheitskonzept
Physischer Sicherheitsschlüssel, integrierte Zündkreisprüfung und Zweihandbedienung.
Funkverbindung
Bidirektionale Punkt-zu-Punkt-Verbindung mit bis zu 2 km urban und mehr als 20 km LOS.
Verschlüsselung
256-Bit AES für sichere Kommunikation zwischen HCU und RIUs.
Zündleistung
SPARK ist für Zünder bis Klasse 4 (HU) ausgelegt.
Zulassung
Offiziell von der BAM als Sprengzubehör zugelassen.
Einsatzbereich
Entwickelt für EOD, Breaching und Spezialeinheiten.
Warum SPARK?
SPARK ist das Ergebnis jahrzehntelanger Erfahrung im Bereich Funkzünden und wurde in enger Zusammenarbeit mit Anwendern aus unterschiedlichsten Einsatzbereichen entwickelt. Es kombiniert eine robuste Funkverbindung mit klar getrennten sicherheitskritischen Funktionen. Dazu gehören die integrierte Zündkreisprüfung, die kontinuierliche Statusüberwachung, ein physischer Sicherheitsschlüssel sowie die definierte Zweihandbedienung.
Die Auslösung ist sowohl direkt als auch verzögert möglich. Alle Funktionen sind so ausgelegt, dass sie auch unter anspruchsvollen Einsatzbedingungen zuverlässig und nachvollziehbar bedienbar bleiben.
Hauptmerkmale
Zündleistung
SPARK ist für Zünder bis Klasse 4 (HU) ausgelegt.
Verschlüsselung
256-Bit AES für sichere Kommunikation zwischen HCU und RIUs.
Zweihandbedienung
Für sicherheitsrelevante Funktionen mit definierter Bedienlogik.
Zündverhalten
Direktes oder verzögertes Zünden von bis zu 16 RIUs.
Komponenten und technische Daten

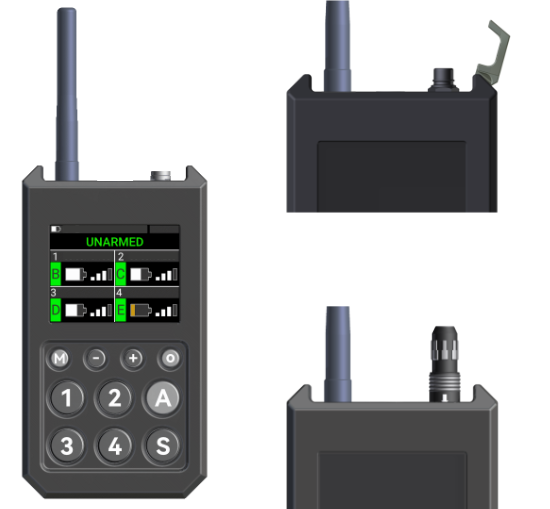

Handgerät (HCU)
Die HCU ist die zentrale Steuereinheit für bis zu 16 RIUs. Das regelbare Display bleibt auch bei starkem Sonnenlicht gut ablesbar. Der Betrieb erfolgt über vier werkzeuglos wechselbare AAA-Batterien; je nach Konfiguration ist eine Einsatzzeit von bis zu 20 Stunden möglich.
| Produktnummer | HCU-09-02-01 |
| BAM-Zulassung | BAM-ZE-019 |
| Gewicht | 395 g (exkl. Batterie/Antenne) |
| Abmessung | 152 × 85 × 27 mm |
| Kommunikation | Short Range Devices (SRD) |
| Einsatzzeit | 8–20 h, abhängig von der Displayhelligkeit |
| Energieversorgung | 4 × AAA-Batterien |
| Gehäuse – Haupthülle | POM |
| Reichweite | bis zu 2000 m urban / mehr als 20 km LOS, mit Repeater erweiterbar |
| Schutzklasse | IP67 |

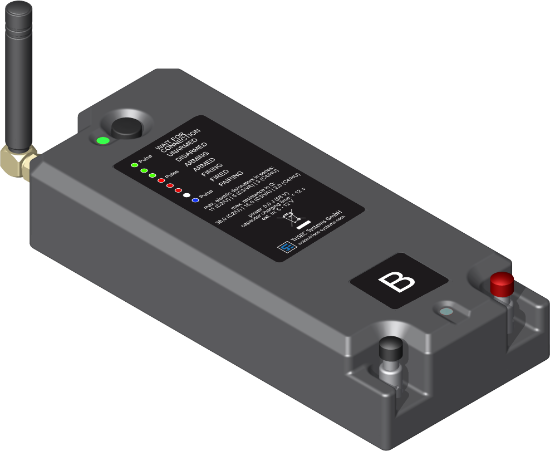

Remote Initiation Unit (RIU Dual)
Die RIU ist eine kompakte Zündeinheit zur Fernzündung elektrischer Zünder bis Klasse 4 (HU). Sie verfügt, je nach Variante, über eine integrierte Funk- und Datenschnittstelle. Die Energieversorgung erfolgt über vier AAA-Batterien oder optional über eine externe Stromquelle, zum Beispiel eine Powerbank.
| Produktnummer | RIU-01-01-01 |
| BAM-Zulassung | BAM-ZE-019 |
| Abmessung | 146 × 64 × 31 mm |
| Kommunikation | Short Range Devices (SRD) |
| Gewicht | 272 g (ohne Batterie/Antenne) |
| Verwendbare Zünderklassen | Klasse 1–4 (A–HU) |
| Gehäuse – Haupthülle | PA12 |
| Zündleistung | 5 Joule |
| Schutzklasse | IP67 |
| Energieversorgung | 4 × AAA (Micro, LR03), 1,5 V Alkaline oder externe Powerbank |
| Betriebsdauer | bis zu 30 h (mit internen Batterien) |
Remote Initiation Unit (RIU Funk)
Die RIU ist eine kompakte Zündeinheit zur Fernzündung elektrischer Zünder bis Klasse 4 (HU). Diese Variante ist auf die Funkanbindung innerhalb des SPARK-Systems ausgelegt und wird über vier AAA-Batterien versorgt.
| Produktnummer | RIU-01-02-01 |
| BAM-Zulassung | BAM-ZE-019 |
| Abmessung | 146 × 64 × 31 mm |
| Kommunikation | Short Range Devices (SRD) |
| Gewicht | 268 g (ohne Batterie/Antenne) |
| Verwendbare Zünderklassen | Klasse 1–4 (A–HU) |
| Gehäuse – Haupthülle | PA12 |
| Zündleistung | 5 Joule |
| Schutzklasse | IP67 |
| Energieversorgung | 4 × AAA (Micro, LR03), 1,5 V Alkaline |
| Betriebsdauer | bis zu 30 h (mit internen Batterien) |
ShockTube-Aufsatz
Mit dem ShockTube-Aufsatz erweitern Sie das SPARK-Fernzündsystem um die Möglichkeit, 3 mm und 2 mm Zündschläuche zuverlässig auszulösen. Der Aufsatz wird direkt auf die RIU gesteckt und ist innerhalb von Sekunden einsatzbereit. Weitere technische Details stellen wir Ihnen gern auf Anfrage zur Verfügung.
Repeater
Ein Repeater kann zur Erweiterung der Reichweite eingesetzt werden. Er lässt sich unkompliziert in ein vorhandenes SPARK Setup einbinden. Weitere technische Details stellen wir Ihnen gern auf Anfrage zur Verfügung.

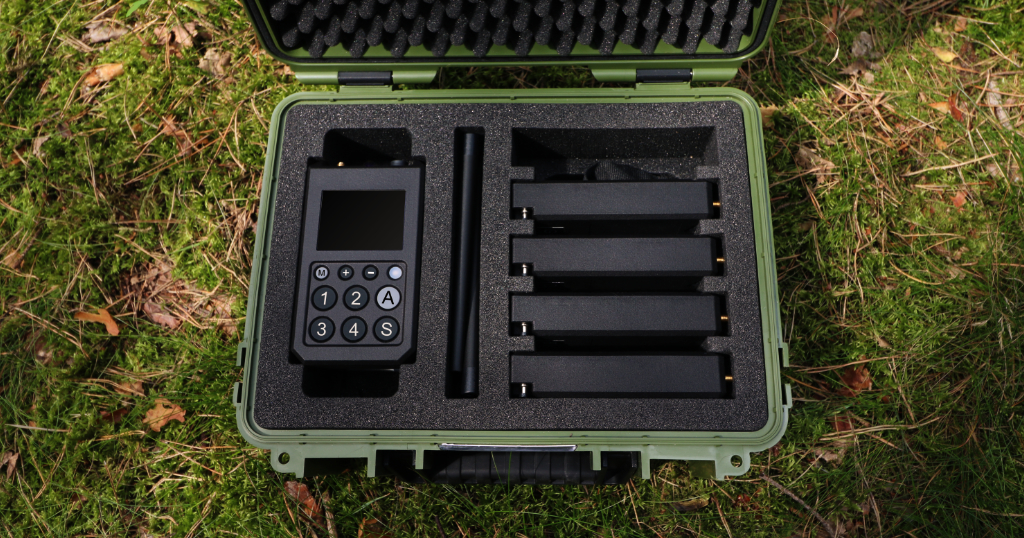

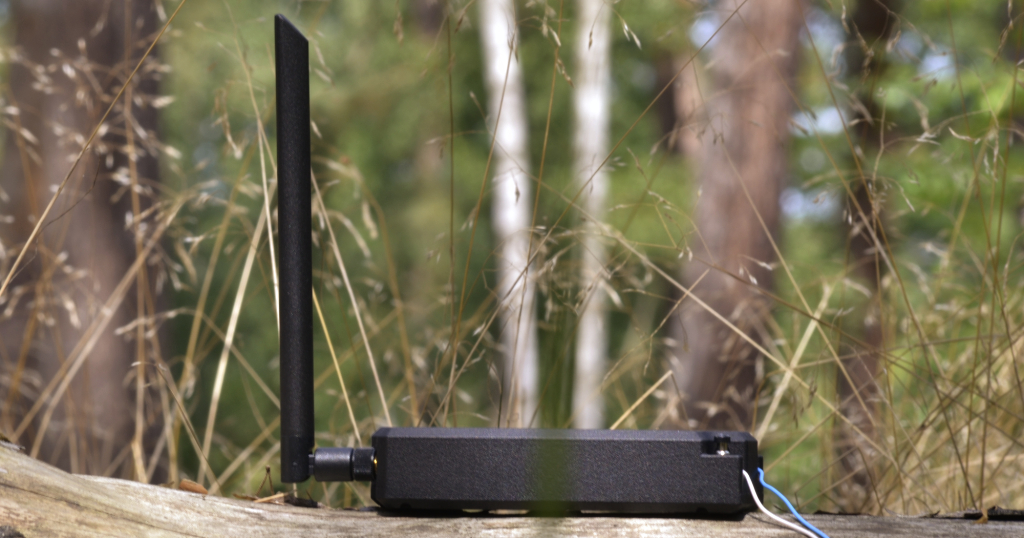

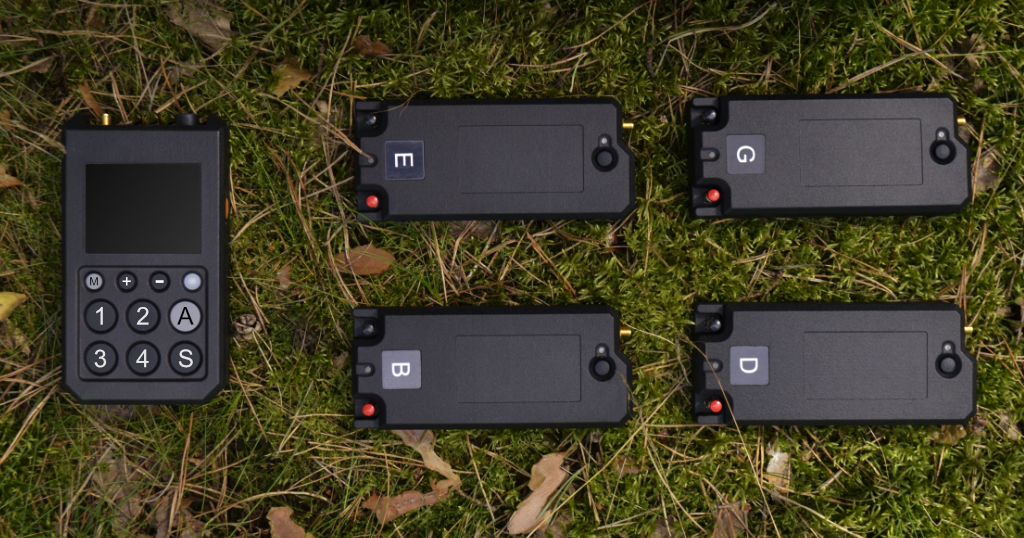

Produktbilder
